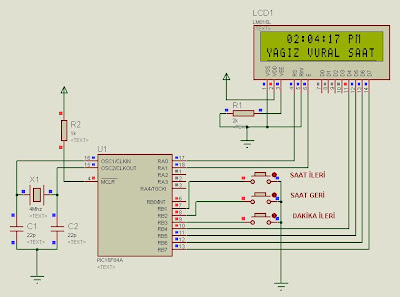

BÜYÜTMEK İÇİN RESMİN ÜSTÜNE TIKLAYIN


Devre çalıştırıldığında LCD ekranda aşağıdaki gibi görüntü ortaya çıkar.Saat AM ve PM olarak gösterilir.(AM:öğleden evvel,sabah PM:öğleden sonra,akşam).Devrenin saat ve dakika ayarları PIC16F84A mikrokontrolcüsünün RB1,RB2 ve RB3 çıkışlarına bağlanan butonlarla yapılır.


__________________________________________________________





PIC'in RB1 çıkışına(7.pin)bağlanan butona basıldığında saat ileriye doğru ayarlanır.LCD ekranın 2.satırında yukarıdaki gibi yazı görülür.





PIC'in RB2 çıkışına(8.pin) bağlanan butona basıldığında saat geriye doğru ayarlanır.LCD ekranın 2. satırında yukarıdaki gibi yazı görülür.






PIC'in RB3 çıkışına(9.pin)bağlanan butona basıldığında dakika ayarlanmış olur.LCD ekranın 2.satırında yukarıdaki gibi yazı görülür.





Saatin normal çalıştığı andaki görüntüsü yukarıdaki gibidir.

Projenin uygulama dosyaları BU ADRESTE bulunmaktadır.

RAR ŞİFRESİ: yağızvural
